▶高安装刚性、高负载倍率
▶最高运动速度可达15米/秒以上

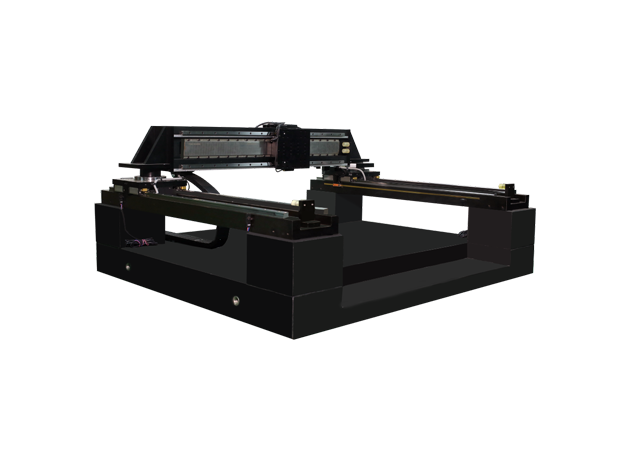

▶可快速组合成机械臂，XY平台和双驱式龙门系统
▶高精度、高加速度、高运动速度
▶长行程，最大行程可达4米以上
▶允许同轴多个独立动子
横川·YOKOKAWA 系列直线电机模组，包括无铁芯电机和有铁芯电机类型的模组，载台长度有135mm、190mm、270mm、378mm多种可选类型，分别对应多种推力和负载 递增的多个范围。标准的模组提供50mm递增(1000以内)可选有效行程。

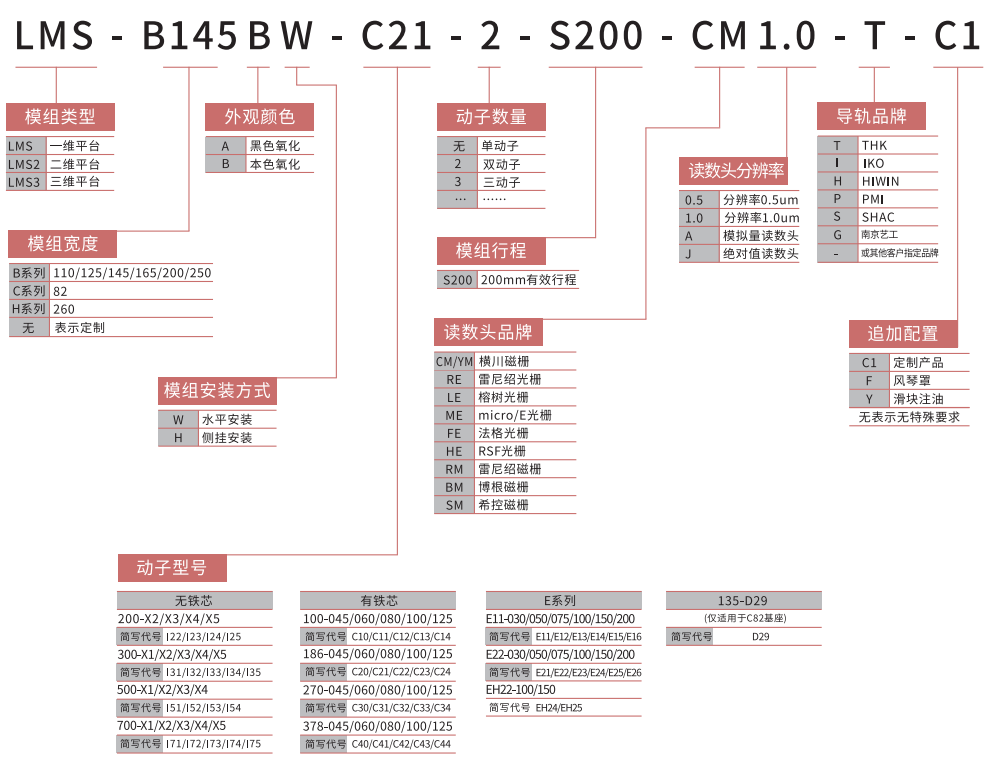

直线电机模组命名

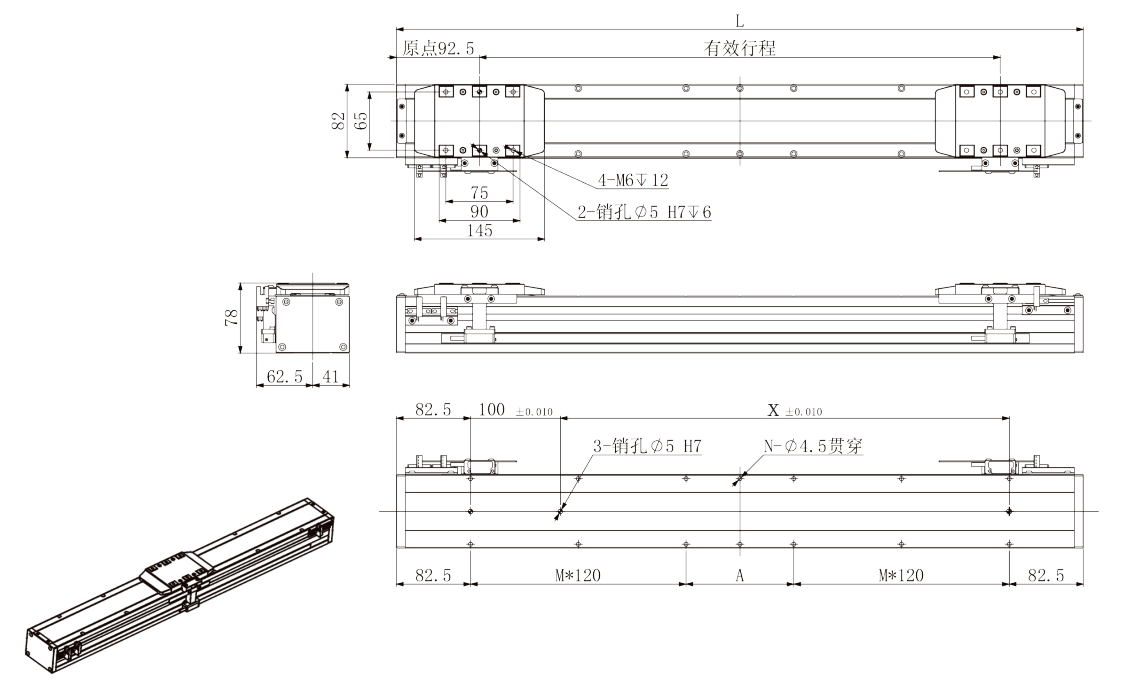

产品外形(单位mm)
| 规格名称 | LMS-C082-D29 | |
| 电机 | LMC135-D29-S1 | |
| 推力(N) | 峰值推力210 持续推力:70 | |
| 运动件重量（kg） | 1.5 | |
| 最大负载(kg) | 10 max | |
| 速度(m/s) | 2 (5kg负载，500mm行程，驻留时间0.3s) | |
| 加速度(g) | 1 | |
| 精度 | 磁栅：重复定位精度：±2µm(1000mm行程内） | |
| 光栅：重复定位精度：±1µm(1000mm行程内） | ||
| 直线度 | ±3µm/300mm | |
| 配件 | 光电开关：欧姆龙EE-SX672；拖链（不含拖链） | |
| 模组尺寸 | ||||||||||||||||||||
| Z行程(mm) | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
| 总长度(mm) | 225 | 285 | 345 | 405 | 465 | 525 | 585 | 645 | 705 | 765 | 825 | 885 | 945 | 1005 | 1065 | 1125 | 1185 | 1245 | 1305 | 1365 |
| 模组重量(kg) | 5.5 | 6 | 6.5 | 7 | 7.5 | 8 | 8.5 | 9 | 9.5 | 10 | 10.5 | 11 | 11.5 | 12 | 12.5 | 13 | 13.5 | 14 | 14.5 | 15 |
| M | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 |
| N | 6 | 6 | 6 | 6 | 10 | 10 | 10 | 10 | 14 | 14 | 14 | 14 | 18 | 18 | 18 | 18 | 22 | 22 | 22 | 22 |
注：1、需要订购大于1000行程以上，请与我们联系（单条模组最大总长6m，超过6m需要拼接基座）；
2、配置速度表及加速度为计算参考值，不同负载、不同应用会有差异；
3、使用环境温度-10℃~50℃，湿度≤85%，无腐蚀性气体，油雾，尘埃，强电磁污染；海拔1000米以下。
