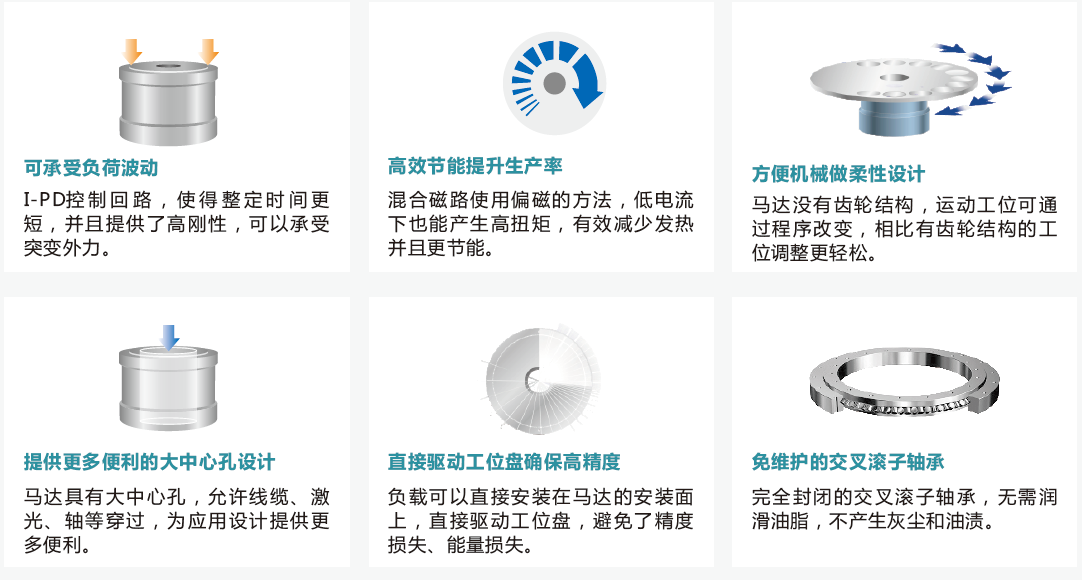

►完全密封的定子绕组
►有内转子和外转子两种结构类型来满足更多应用需求
►具有高精度、高刚性、低轴向径向跳动等优点
►绝对精度可达±10arc-sec
►重复定位精度可达±0.5arc-sec
►RoHs、FCC、CE认证
绝缘等级：F类
绝缘耐压：1分钟1500V
绝缘电阻：10MΩ以上(500VDC)
其他构造：外转子型
励磁方式：3相
电源：200-230VAC
其它：标称扭矩为安装在热容量足够大的金属机座上时的数值。位置分辨率为建议值，根据驱动器设定。 负载安装面机械精度是安装面的轴向偏差和径向偏差。
产品参数
| 瞬时最大输出扭矩 | N.m | 3.5 | ||
| 连续最大扭矩 | N.m | 1 | ||
| 最大转速 | rps | 4 | ||
| 额定转速 | rps | 2 | ||
| 线电阻 | Ohm | 3.8 | ||
| 线电感 | mH | 4 | ||
| 力矩常数 | Nm/Arms | 0.6 | ||
| 反电势常数 | Vp/(krpm) | 51 | ||
| 连续电流 | Arms | 1.5 | ||
| 峰值电流 | Arms | 5 | ||
| 极对数 | p | 11 | ||
| 精度要求 | 编码器分辨率 | sin-cos/rev | 8192 | |
| 绝对精度 | arc-sec | ±32 | ||
| 重复定位精度 | arc-sec | ±1.5 | ||
| 原点脉冲数 | pulse/rev | 1 | ||
| 最大功率 | KVA | 0.2 | ||
| 额定功率 | KVA | 0.07 | ||
| 转子惯量 | kgcm² | 6.35 | ||
| 允许负载 | 轴向负荷 | 正 | N | 800 |
| 逆 | N | 600 | ||
| 径向负荷 | Nm | 10 | ||
| 负载安装面机械精度 | μm | 15orless | ||
| 重量 | kg | 1.6 | ||
| 环境要求 | 温度 | ℃ | -10~50 | |
| 湿度 | ％ | ≤85 | ||
| 大气环境 | - | 无腐蚀性气体、尘埃。海拔1000m以下 | ||

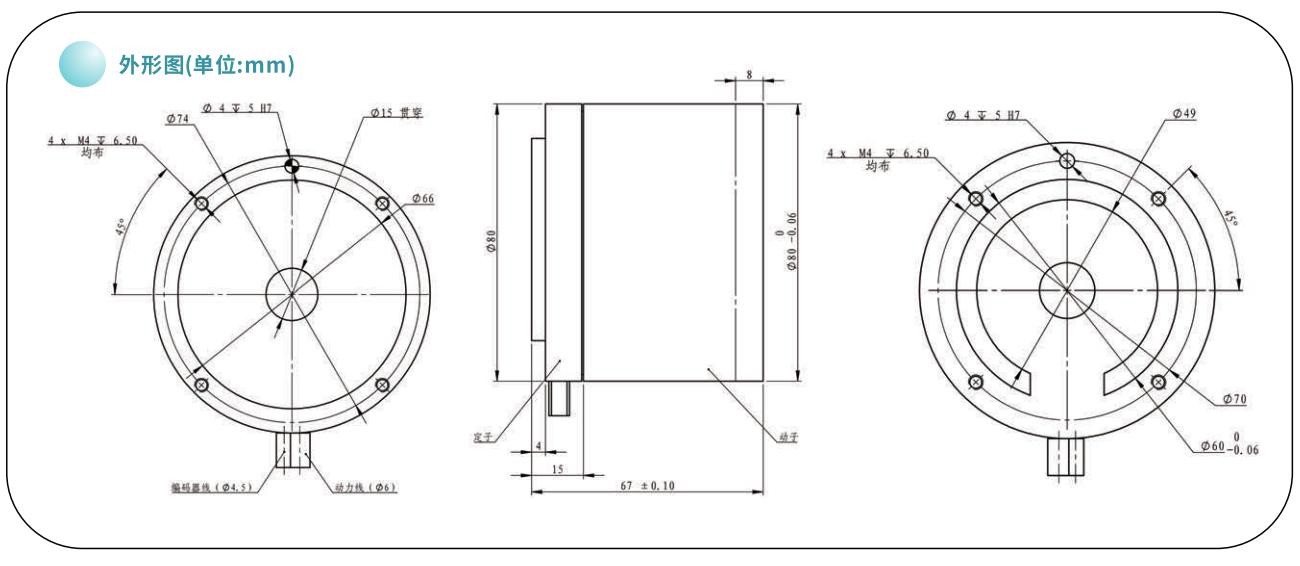

产品外形
